Prérequis

Avant de commencer, assurez-vous d’être connecté à la plateforme Ferronext.

Pour accéder à l’interface de déploiement d’une source de données :

  1. Rendez-vous dans la section Sources de données depuis le menu de navigation latéral.
  2. Sélectionnez la source pour laquelle vous souhaitez créer un déploiement.
  3. Deux accès sont possibles :
  • Cliquez sur l’onglet Déploiements, puis sur le bouton + pour créer un nouveau déploiement.
  • Cliquez sur le bouton ⋯, puis sélectionnez Configurer un déploiement dans le menu déroulant.
  1. Dans la section Connectivité, sélectionnez le protocole OPC-UA.

Configuration d'un déploiement OPC-UA

Démonstration vidéo​

La vidéo ci-dessus vous montre rapidement les étapes de configuration. Vous retrouverez ci-dessous une explication plus détaillée, illustrée par des captures d’écran.

Interface de configuration​

Configuration d'un déploiement OPC-UA

Le formulaire de configuration d'un déploiement OPC-UA comporte plusieurs sections à renseigner.

OPC-UA (Open Platform Communications – Unified Architecture) est un standard de communication industrielle largement utilisé dans les environnements IIoT (Industrial Internet of Things) et SCADA. Il permet :

  • Interopérabilité : communication entre équipements hétérogènes (capteurs, automates, systèmes industriels).
  • Sécurité : gestion native du chiffrement, de l’authentification et des certificats.
  • Extensibilité : support de modèles de données riches et hiérarchiques (nœuds, attributs, événements).
  • Indépendance : ne dépend pas d’un fabricant ou d’une technologie particulière.

OPC-UA peut par exemple :

  • Collecter des relevés de température des essieux ou des données de vibrations provenant de capteurs embarqués.
  • Suivre en temps réel l’état des équipements en atelier de maintenance.
  • Centraliser les informations de différents systèmes (freinage, signalisation, climatisation, etc.) dans un seul modèle de données.

Étapes de configuration​

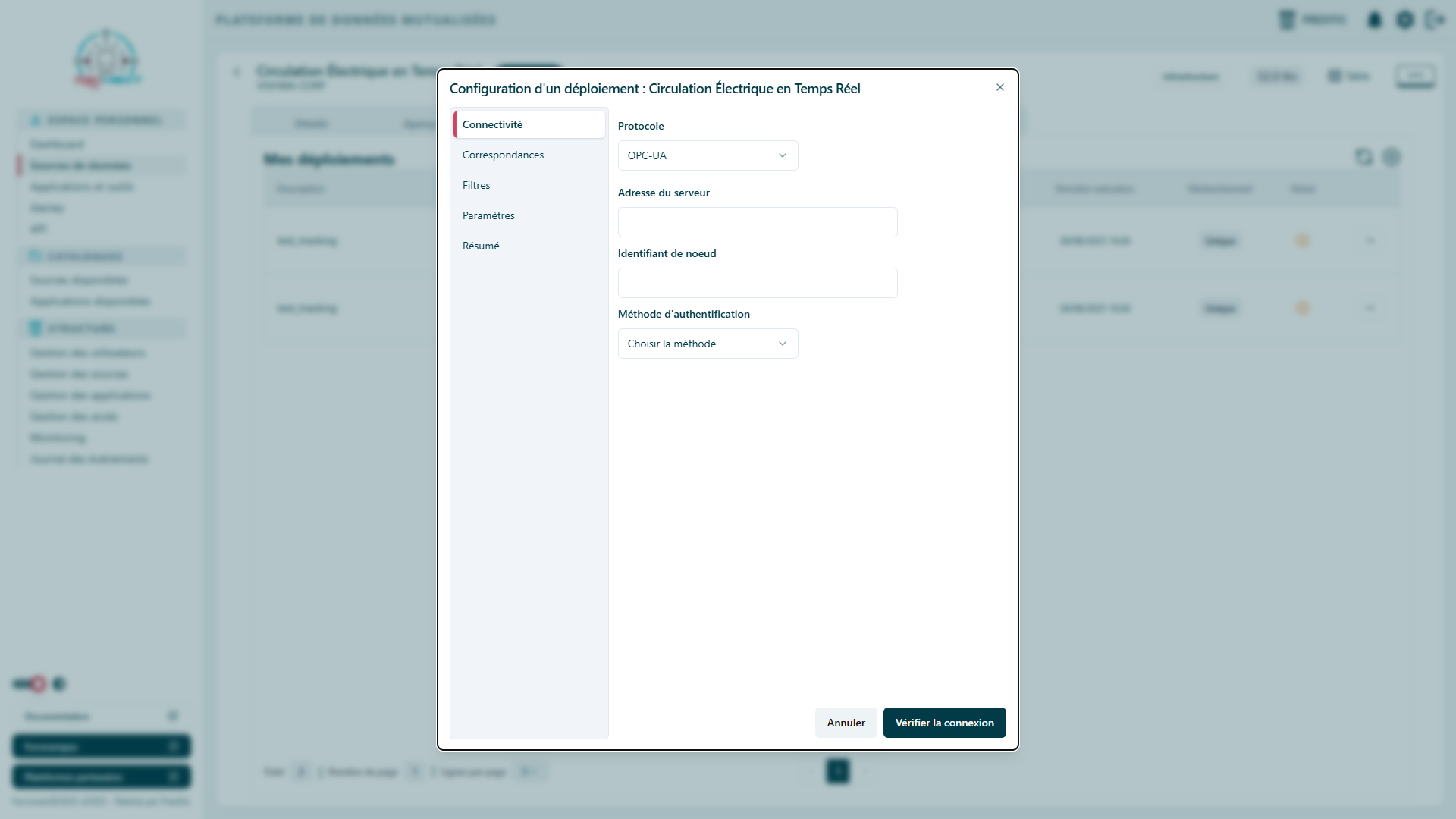

Connectivité​

Connectivité

Dans cette section, vous devez renseigner les informations suivantes :

  1. Protocole : doit être OPC-UA.
  2. Adresse du serveur : URL ou IP du serveur OPC-UA (ex. opc.tcp://192.168.1.10:4840).
  3. Identifiant de nœud : le chemin ou identifiant unique d’une variable dans le serveur (ex. ns=2;s=Temperature.Sensor1).
  4. Méthode d'authentification :
    • Utilisateur / Mot de passe
    • Aucune

Correspondances​

Correspondances

La correspondance relie les champs/colonnes de la base aux variables définies dans votre source Ferronext. C’est une étape critique pour assurer que les données récupérées s’insèrent correctement dans le modèle de la source.

Étapes recommandées​

  1. Sélection de la table/collection La plateforme peut lister automatiquement ses champs/colonnes pour faciliter le mapping.

  2. Sélection des variables dans la source de donnée Choisissez les variables cibles.

  3. Association des champs Sélectionnez les colonnes à mapper sur les différentes variables.

Paramètres de déploiement​

Paramètres de déploiements

Les paramètres définissent quand et comment le module extrait la donnée.

1. Type de déclenchement​

  • Unique : le déploiement s'exécute une seule fois (ex. extraction historique ponctuelle). Utilisation : backfill ponctuel, récupération d’un dump. Vous devez préciser la date/heure d’exécution.

  • Régulier : le déploiement s'exécute périodiquement selon une fréquence. Choix du rythme (exemples disponibles) : 1 minute, 5 minutes, 10 minutes, 15 minutes, 30 minutes, 1 heure, 6 heures, 1 jour.

info

Pour des extraits fréquents, privilégiez des requêtes incrémentales (uniquement les nouvelles lignes après la dernière date traitée).

2. Début du déploiement (date de démarrage)​

  • Date/heure à laquelle la première exécution aura lieu.
  • Pour un déclenchement régulier, c’est la première exécution de la série.

3. Description​

  • Texte libre pour documenter l’objectif du déploiement. Exemple : Récupération des relevés de température - ligne A.

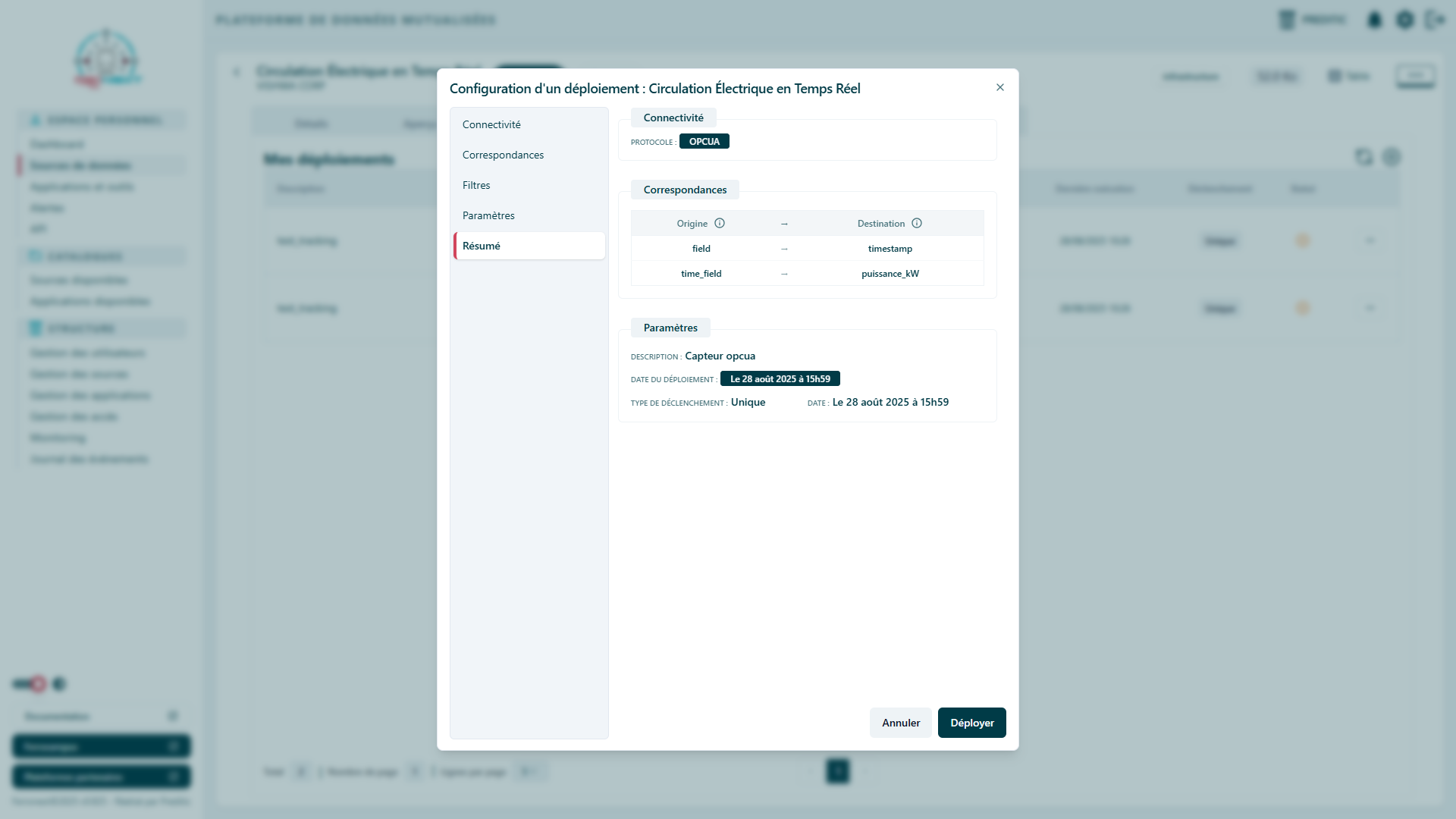

Résumé​

Résumé

Avant d’enregistrer le déploiement, la page propose un récapitulatif de toutes les informations :

  • Paramètres de connectivité.
  • Correspondances champs → variables.
  • Filtres appliqués.
  • Paramètres de déclenchement (type, rythme, date de début).
